一、技术名称：换热设备超声在线防、除垢技术

二、技术所属领域及适用范围：石化行业换热设备

三、与该技术相关的能耗及碳排放现状

我国石化行业现存的换热设备超过30万台，长期以来这些设备的防垢、除垢问题一直没有很好的解决办法，换热设备普遍在带垢0.2-10mm厚度之间的状态下运行。垢的导热系数(一般均在1 W/m•K左右)仅为换热器金属管壁的几十分之一。据行业统计，垢质每年在换热设备和管道中的沉积厚度约为4mm，换热设备积垢每增加1mm，传热系数下降9%-9.6%，能耗和排放将增加10%以上，同时带来生产效率下降、垢下腐蚀缩短设备寿命、安全隐患等一系列问题。目前该技术可实现节能量1万tce/a，CO2减排约3万t/a。

四、技术内容

1.技术原理

超声脉冲振荡波在换热器管、板壁传播，在金属管、板壁和附近的液态介质之间产生效应，破坏污垢的附着条件，防止换热设备在运行过程中结垢，提高换热设备传热能力，降低达到同样工艺要求所需的能耗量，实现节能目的。

2.关键技术

（1）强磁致伸缩新型换能器技术；

（2）超声波声学参数调测和数字控制技术；

（3）不同应用环境超声波声学参数定向设计技术。

3.工艺流程

（1）超声波防垢原理见图1

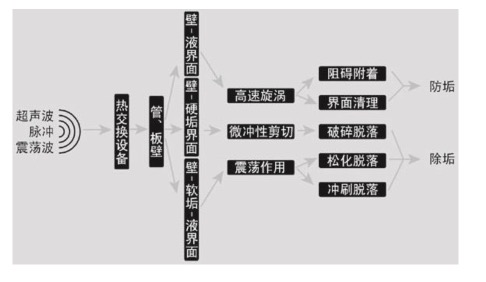

图1 超声波防垢原理图

（2）超声波防垢机理

高速微涡效应：

由于超声波频率很高，在管、板壁传播时形成很高的加速度，作用于与管、板壁直接接触的流体介质时，会出现一个微小的真空区域。真空区域刚一形成，附近介质在压力的作用下就会迅速涌向这一区域来填补真空，形成许多微小的涡流，这些涡流与生产同时进行，对壁面形成不间断的冲刷，这就是高速微涡效应。这一效应相当于介质随时都在对壁面进行清洗，可有效防止污垢的粘附。

剪切应力效应：

壁面振动会带动其上的垢层一起振动，从而在壁面和垢层之间产生剪切力和推斥力，对于已有垢层，剪切力和推斥力会使其疲劳、裂纹、疏松、破碎而脱落；对于即将粘附的污垢成分，刚一接触壁面即被排开，无法稳定停留在壁面上。无论哪种情况，污垢都会随着介质的流动被带走，这就是剪切应力效应。剪切应力效应起到了除垢作用。

此外，介质流动时，由于与固体壁面有摩擦力，会在近壁区域而形成滞流层，也叫边界层。这一区域的传热过程为滞流介质的导热过程而不是对流换热过程，而介质的导热系数较对流换热系数要低得多，因此滞流层的存在会降低传热系数。当有超声波作用时，超声波引起的高速微涡可有效破坏滞流层，起到强化传热的作用。
